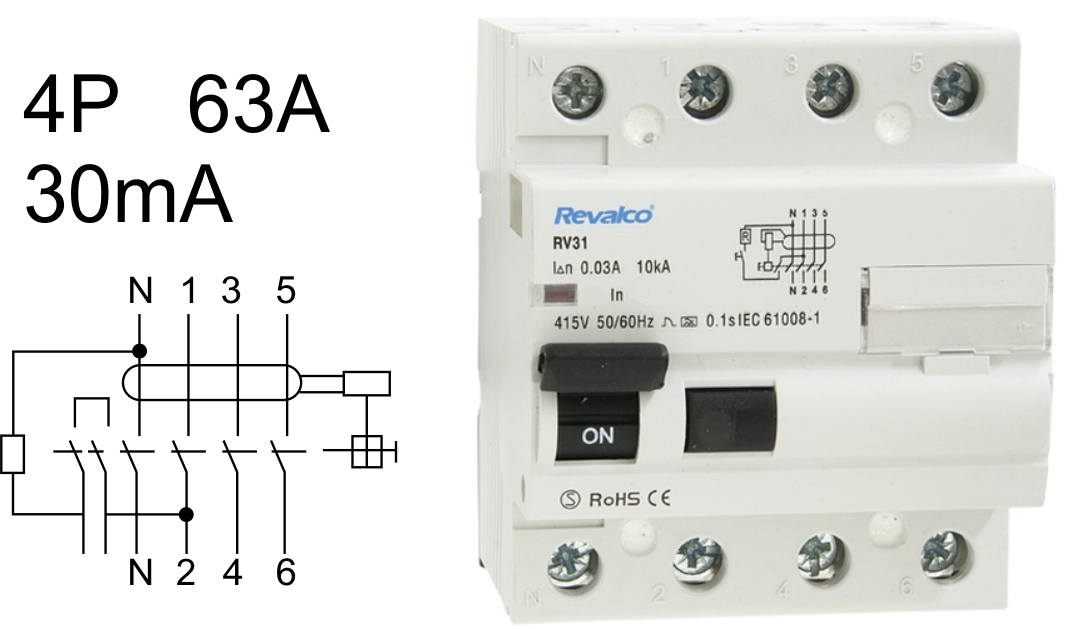

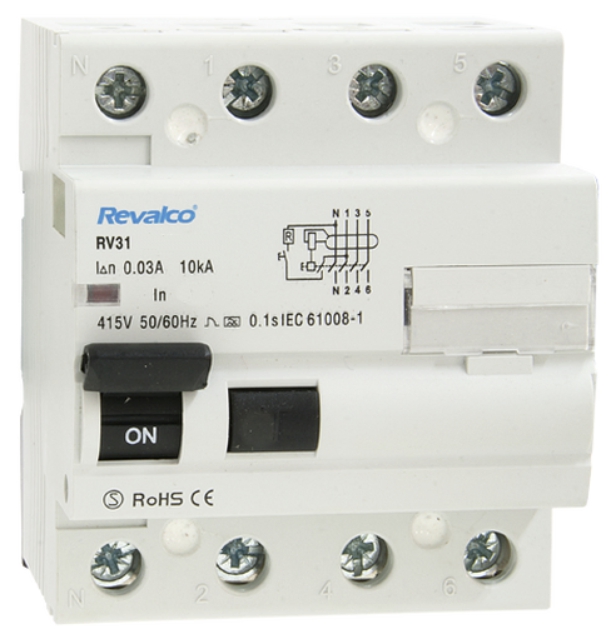

Interruptor diferencial RV31 - AC 4 Polos, 63 Amperios y 30 mA (sensibilidad)

Construcción y características

• Aspecto elegante, la cubierta y la manija en forma de arco facilitan la operación.
• Ventana indicadora de posición de contacto.
• Funda transparente diseñada para llevar etiqueta
• En caso de sobrecarga, al circuito protegido, el asa RCCB se dispara y permanece en la posición central, lo que permite una solución rápida a la línea defectuosa. La manija no puede permanecer en tal posición cuando se opera manualmente.
• Proporciona protección contra fallo a la línea defectuosa. El campo no puede permanecer en tal posición cuando se opera manualmente.
• Proporciona protección contra fallo a la tierra / corriente de fuga y función de aislamiento.
• Alta capacidad de resistencia a la corriente de cortocircuito.
• Aplicable a la conexión de barra de bus tipo terminal y pin / horquilla.
• Equipado con terminales de conexión protegidos con los dedos.
• Las piezas de plástico resistentes al fuego soportan un calentamiento anormal y un fuerte impacto.
• Desconecta automáticamente el circuito cuando la corriente de fuga / fallo a tierra se produce
y supera la sensibilidad nominal.
• Independiente de la fuente de alimentación y del voltaJe de línea, y libre de interferencias externas fluctuación de tensión.

Datos técnicos

• Dimensiones: 1 módulo por polo (18 mm)
• Normativa internacional: IEC61008-1
• Poder de corte: 10kA
• Modo: tipo electromagnético
• Características de corriente residual: AC
• Polo Nº: 4P
• Capacidad de corte y corte nominal: 630A (In = 63A)
• Corriente nominal (A): 63
• Voltaje nominal: AC400 (415) V
• Frecuencia nominal: 50 / 60Hz
• Corriente de funcionamiento residual nominal IΔn (A): 0.03, 0.1, 0.3, 0.5
• Corriente residual nominal sin funcionamiento (IΔno): 0.5IΔn
• Corriente nominal de cortocircuito condicional Inc: 10kA
• Corriente de cortocircuito residual condicional clasificada IΔc: 10kA
• Rango de corriente de disparo residual: 0.5IΔn ~ IΔn
• Clases y empleo

AC = Fugas en AC. Residencial, terciario e industrial

• Altura de conexión del terminal: 19 mm
• Resistencia electromecánica: 4000 ciclos.
• Capacidad de conexión: conductor rígido 25mm2.
• Terminal de conexión: terminal de tornillo
• Pilar terminal con pinza.
• Par de engrosamiento: 2.0Nm
• Instalación: en carril simétrico 35.5mm.
• Montaje en panel
• Clase de protección: IP 20
