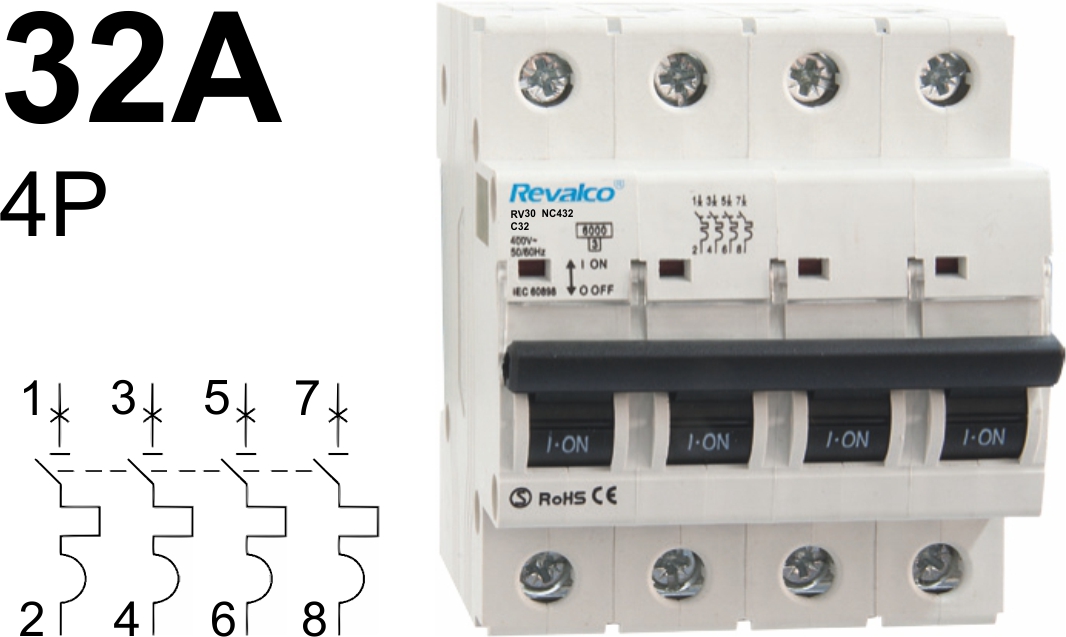

Interruptor Automático RV30 - 6KA, 4 Polos - intensidad 32A Curva C

Construcción y características

• El diseño de vanguardia.
• Aspecto elegante, la cubierta y la manija en forma de arco hacen que la operación sea cómoda.
• Ventana indicadora de posición de contacto.
• Cubierta transparente diseñada para llevar etiqueta.
• La manija se mantiene en la posición central para indicar el fallo del circuito en caso de sobrecarga, al circuito protegido, la manija MCB se dispara y permanece en la posición central, lo que permite una solución rápida a la línea defectuosa. La manija no puede permanecer en tal posición cuando se opera manualmente.
• Alta capacidad de cortocircuito.
• Larga resistencia eléctrica de hasta 6000 ciclos gracias al mecanismo de fabricación rápido.
• Dispositivo de candado del asa MCB se puede bloquear en la posición “ON” o en la posición “OFF” para evitar el funcionamiento no deseado del producto.
• Dispositivo de bloqueo del terminal de tornillo.
• El dispositivo de bloqueo evita el desmontaje accidental o no deseado de los terminales conectados.

Datos técnicos

• Modelo: RV30
• Normativa internacional IEC60898
• Poder de corte: 6kA
• Nº de polos: 4P
• Corriente nominal (A): 32
• Voltaje de funcionamiento clasificado: 240V/415V AC
• Frecuencia nominal: 50/60Hz
• Curvas: C
• Alto cortocircuito que rompe capacidad: 6000A (6kA)
• Alta capacidad de corte en cortocircuito (Icn): 10kA Capacidad de corte en circuito nominal (Ics): 7,5 kA
• Resistencia electromecánica: 20000
• Modo de cableado: cableado frontal
• Indicación de posición de contacto
• Capacidad de conexión: conductor rígido de hasta 25mm2
• Terminal altura de conexión: 19mm
• Par de apriete: 2,0 Nm
• Instalación: en riel DIN simétrico de 3 5mm
• Permite empleo de peines de conexión tipo pin
• Amplia gama de accesorios
